Referenzseite Stollenbau Essen

Überirdisch gut: Unsere Arbeit unter der Erde

Die Abwasserkanäle in Essen zwischen Bredeney und Werden sind rund 80 Jahre alt und entsprechen nicht mehr den gestiegenen Anforderungen. Hier müssen nicht nur auf 2,7 Kilometern Rohre komplett neu verlegt, sondern auch Rohre mit deutlich größeren Durchmessern eingesetzt werden.

Die Experten von ECHTERHOFF leisten für den Abwasserkanal längs des Wolfsbachtals ganze Arbeit: Von der Erstellung der Baugruben, der Herstellung der Stollen und Schächte, über die Rohrverlegung, die Verfüllung der Baugruben bis hin zur Umbindung der Rinneneinläufe und Hauskanalanschlüsse Wolfsbachweg und Verdämmarbeiten der Stollen.

Der Stollenbau im Detail

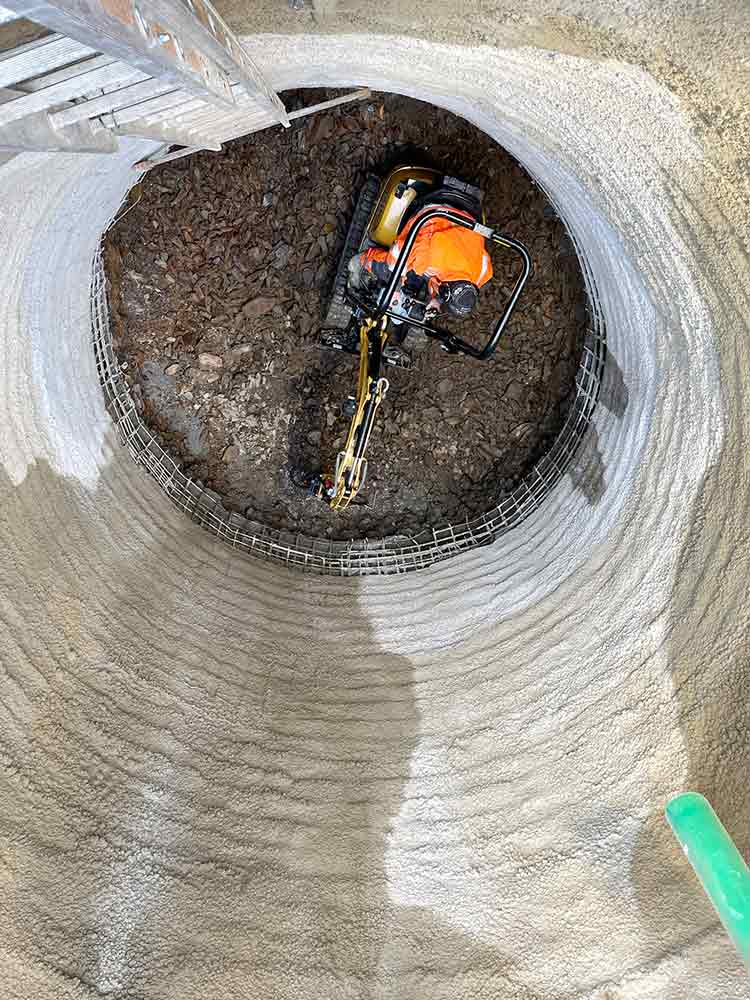

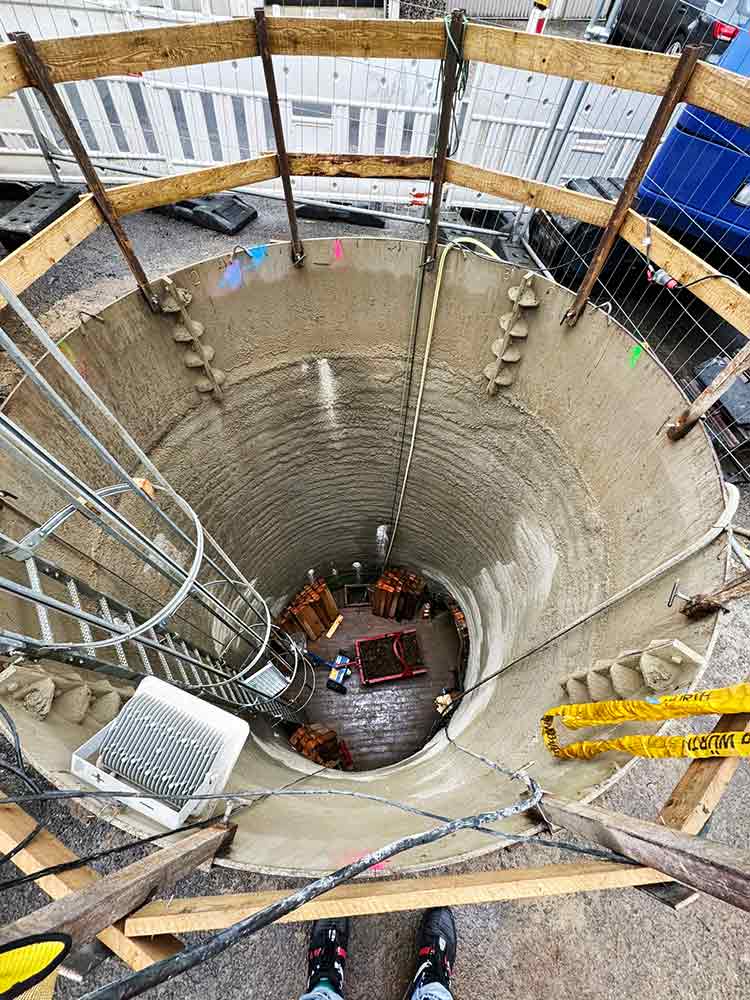

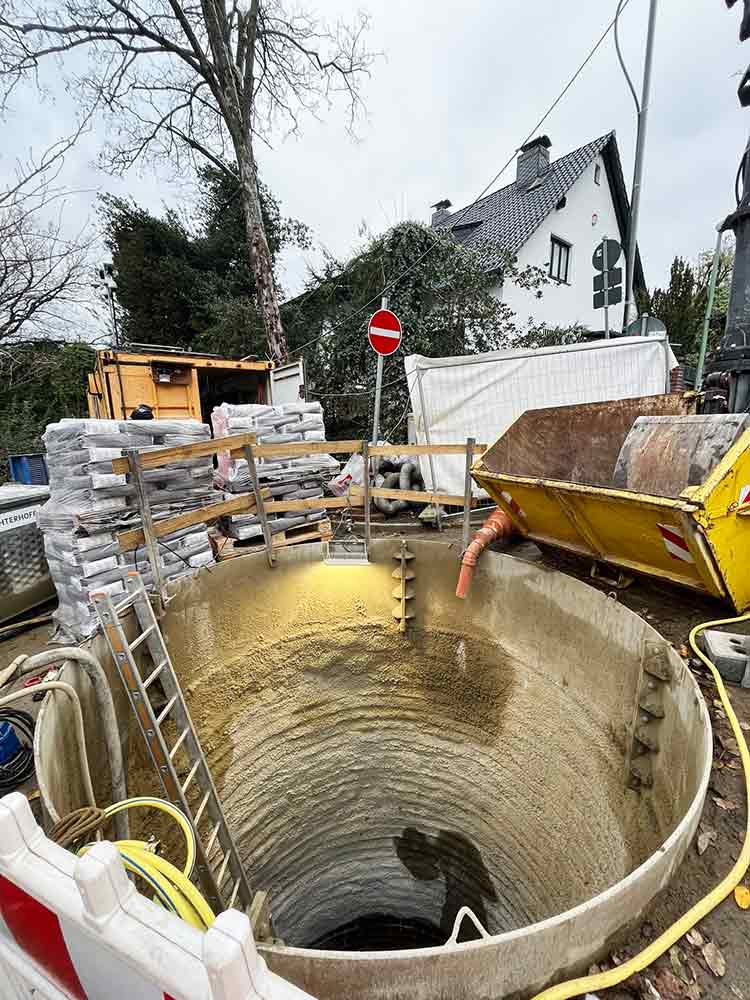

Aus der gut 7 Meter tiefen Startbaugrube in Spritzbetonbauweise werden 3 Stollen aus verschiedenen Ebenen aufgefahren. Die Gesamtlänge der Stollen beträgt ca. 120 Meter.
In den Stollen werden GFK-Rohre DA 427 und DA 616 mit einer Baulänge von 3,00 Metern verlegt.

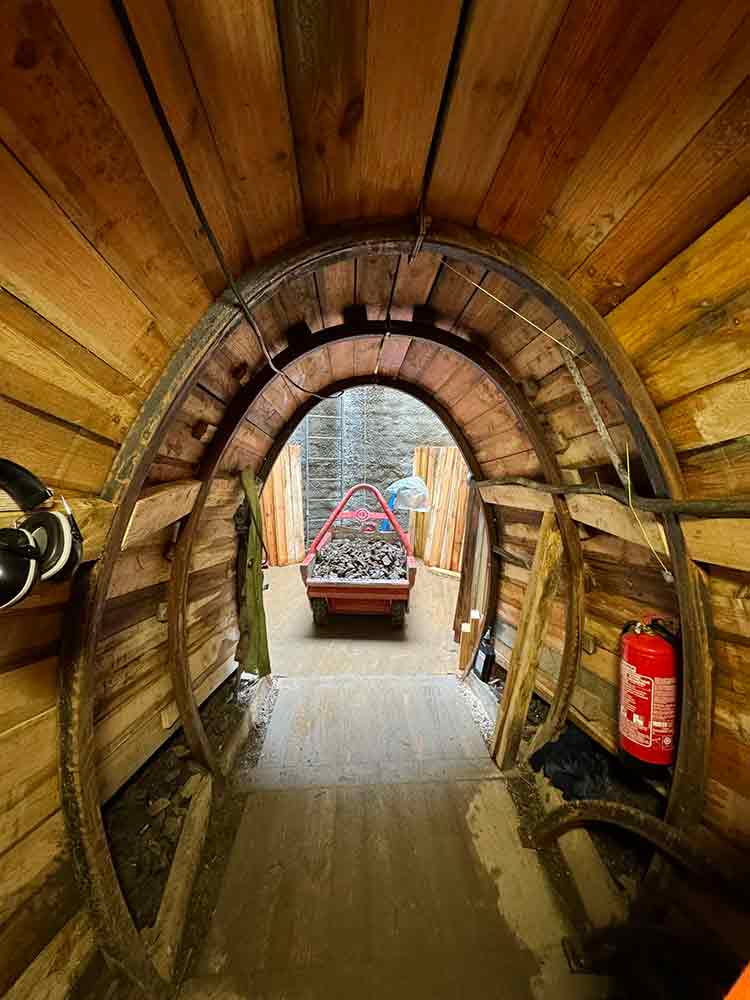

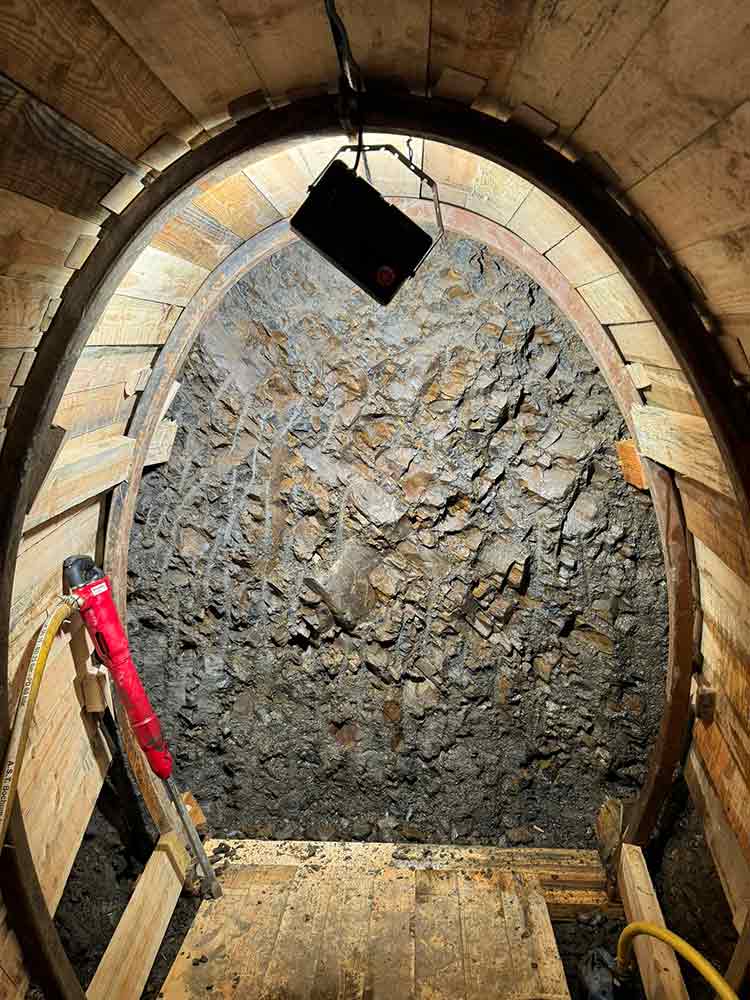

Die Hauptstollen werden als biegesteifer Düsseldorfer Stollen mit Holzverzug ausgebildet.

Des Weiteren wird aus dem Hauptstollen heraus zur Übernahme des Hauskanalanschlusses Wolfsbachweg 5 ein Türstockstollen aufgefahren.
In geschlossener Bauweise ca. 10 Meter GFK-Rohre DA 427 und ca. 110 Meter GFK-Rohre DA 616 eingesetzt worden.
In offener Bauweise sind ca. 5 Meter GFK-Rohre DA 427, ein Fertigteilschacht DN 1200 und ein Fertigteilschacht DN 2000 zum Einsatz kommen.
